立臥式鎖刀座- HSK-A

立臥式鎖刀座- HSK-A
產品名稱 : 立臥式鎖刀座- HSK-A
產品描述
  • 基座與刀座套均經過精密加工處理，結合穩定牢靠。
  • 臥式刀座套加高設計，裝置及拆卸更加穩固。
  • 臥式刀座套快速對位設計，有利於使用時能正確快速放置刀桿。
  • HSK-A型鎖刀座立式刀座套橫桿設計，有利刀桿定位，防止刀桿打滑。
proimages/Products/Accessories/Assembly_Device_(SYIC)/Two-way_type/HSK-A-feature..jpg

  • 基座材質球墨鑄鐵，強化剛性。
  • 對於大懸伸、大重量刀桿刀具的裝置拆卸更顯效果。

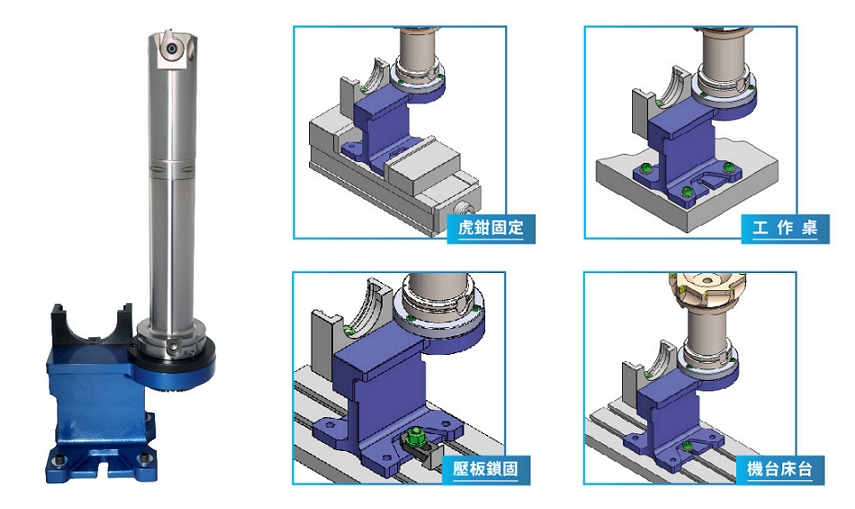

  • 底座專利設計，除使用於工作台上，也可用於設備上，利用虎鉗或壓板固定使用。
proimages/Products/Accessories/Assembly_Device_(SYIC)/Two-way_type/HSK-A-feature2.jpg
series

立臥式鎖刀座- HSK-A

proimages/Products/Accessories/Assembly_Device_(SYIC)/Two-way_type/Two-way_type_of_HSK-A-figure.jpg
MODEL NO.TYPE適用刀桿DHWP1P2TWEIGHT
(KGS)
5300-020-070-02 AD-HSK32A-HV HSK32A 100 130.5 184 71 91 M8 4.82
5300-020-071-02 AD-HSK40A-HV HSK40A 105 138.5 184 71 91 M8 5.25
5300-020-072-02 AD-HSK50A-HV HSK50A 111 142.5 184 71 91 M8 5.47
5300-020-073-04 AD-HSK63A-HV HSK63A/T 111 149 184 71 91 M8 5.54
5300-020-074-02 AD-HSK80A-HV HSK80A 137.5 207 242 112 116 M10 12.5
5300-020-075-02 AD-HSK100A-HV HSK100A 139.5 211.5 242 112 116 M10 12.3
series

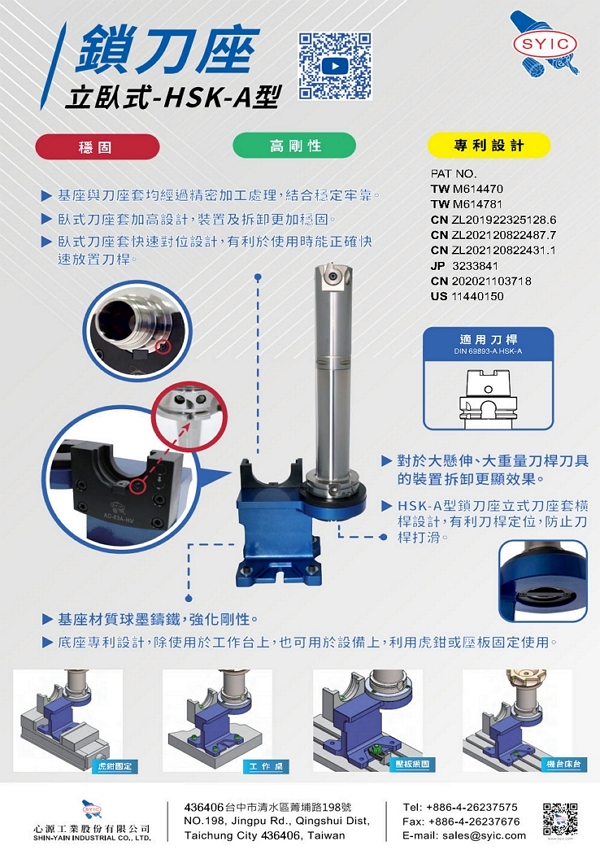

proimages/New-Product/Assembly_Device-_Two-Way_Type_HSK-A-zh.jpg
series
鎖刀座介紹與應用- HSK-A型
