HQC快換式套筒

HQC快換式套筒
產品名稱 : HQC快換式套筒
產品描述
proimages/taper_icon/SBT-icon..jpg proimages/taper_icon/SDAT-icon..jpg proimages/taper_icon/HSK-icon..jpg

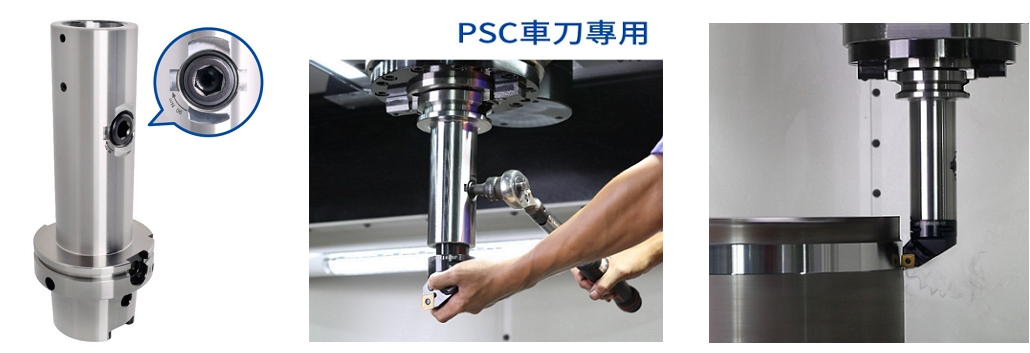

  • 拉爪式夾緊機構，取代螺絲鎖固設計，僅轉動1/2圈，即可快速換刀。
  • 適用於刀具不旋轉加工的設備。
  • 用於無ATC自動換刀功能的立式車床時，可大幅減少換刀裝夾時間。
  • PSC接口，刀具可預先於機外量測，降低停機時間， 提升加工效率。
  • 可中心出水，耐水壓20bar。
series

HQC快換式套筒

proimages/Products/Tool_Holder_for_Mill-Turn_Machine/Handle_Quick_Change_Adapter/Handle_Quick_Change_Adapter-figure.jpg

MODEL NO.TYPE套筒接口Ll1d1鎖固建議扭力值WEIGHT
(KGS)
Nm ft.lbs
5027-016-143-150 SBT50xPSC63-150HQC PSC63 251.8 150 63 90 67 5.67
5027-016-143-200 SBT50xPSC63-200HQC PSC63 301.8 200 63 90 67 6.75
5067-016-143-150 SDAT50xPSC63-150HQC PSC63 251.75 150 63 90 67 5.15
5067-016-143-200 SDAT50xPSC63-200HQC PSC63 301.75 200 63 90 67 6.20
5075-016-143-150 HSK100AxPSC63-150HQC PSC63 200 150 63 90 67 4.40
5075-016-143-200 HSK100AxPSC63-200HQC PSC63 250 200 63 90 67 5.45
575T-016-143-150 HSK-T100xPSC63-150HQC PSC63 200 150 63 90 67 4.40
575T-016-143-200 HSK-T100xPSC63-200HQC PSC63 250 200 63 90 67 5.45
