軸承式鎖刀座

軸承式鎖刀座
產品名稱 : 軸承式鎖刀座
產品描述
  • 基座與刀座套均經過精密加工處理，結合穩定牢靠。
  • 基座材質球墨鑄鐵，強化剛性。
  • 無方向限制，鎖固方便。
  • 使用軸承固定，接觸刀桿法蘭外徑，不影響錐度表面。
  • HSK-A、E、F、T型及PSC刀桿共用。
proimages/Products/Accessories/Assembly_Device_(SYIC)/Roller_bearing_type/Roller_bearing_type-feature.jpg
series

軸承式鎖刀座

proimages/Products/Accessories/Assembly_Device_(SYIC)/Roller_bearing_type/Roller_bearing_type-figure.jpg
MODEL NO.TYPE適用刀桿DHWPTWEIGHT
(KGS)
5300-023-025-02 AD-Ø25-B HSK25A.E 100 164 110 90 M6 4.01
5300-023-032-02 AD-Ø32-B HSK32A.E/PSC32 100 175 110 90 M6 4.61
5300-023-040-02 AD-Ø40-B HSK40A.E.F/PSC40 100 175 110 90 M6 4.99
5300-023-050-02 AD-Ø50-B HSK50A.E.F/PSC50 108 175 110 90 M6 5.62
5300-023-063-02 AD-Ø63-B HSK63A.E.F/PSC63 108 175 110 90 M6 4.13
5300-023-080-02 AD-Ø80-B HSK80A.F/PSC80 150 230 160 130 M8 11.3
5300-023-100-02 AD-Ø100-B HSK100A/PSC100 150 230 160 130 M8 10.8
series

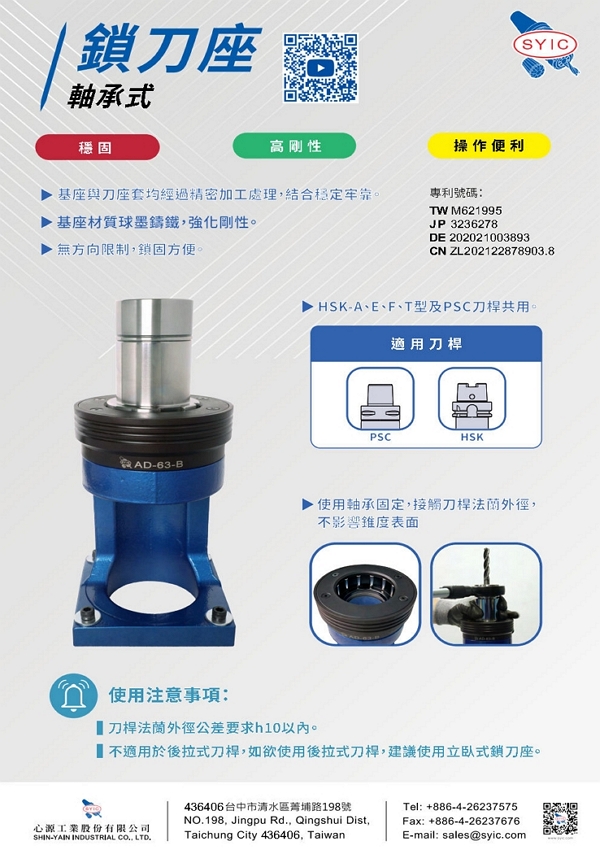

proimages/New-Product/Assembly_Device-_Roller_Bearing_Type-zh.jpg
series
軸承式鎖刀座介紹與應用
