產品名稱 : SMB超微米精搪頭
產品描述

搪孔範圍：ø20 ~ ø203mm

  • 微調單位：每刻度的直徑移動量10μm。
  • 刀座側邊出水孔設計，加強排屑與散熱效果，有效延長刀片壽命。
  • 共有三種刀座尺寸，標配SIC-1號刀座，可依據需求選購SIC-2號及3號刀座擴大搪孔範圍。
  • SIC-2號及3號刀座可用於背搪。
  • 接合系統為MCK，可與市場最常見的CK系統互換。
  • 調整螺絲幾乎無螺紋背隙，提高調整精度，加上搪頭預設動平衡，可應用於高速搪孔加工。
  • SIC刀座獨特設計，與搪頭本體緊密貼合，提升加工剛性、精度及防塵效果。
proimages/Products/Boring_head/Finish_boring_head/SMB/SMB-feature_picture.jpg
series

SMB超微米精搪頭

proimages/Products/Boring_head/Finish_boring_head/SMB/SMB_figure.jpg
MODEL NO.TYPEMCK NO.正搪背搪WEIGHT
(KGS)
搪孔範圍Ll1搪孔範圍l2l3d1
5158-657-020 SMB20 MCK1 20 ~ 26 32.5 30 - 10.5 19.5 10 0.07
25 ~ 31 32.5 30 30 ~ 31 10.5 19.5 10 0.07
30 ~ 36 32.5 30 30 ~ 36 10.5 19.5 10 0.07
5158-657-025 SMB25 MCK2 25 ~ 33 35.5 32.5 - 11.5 21 12.5 0.12
32 ~ 40 35.5 32.5 36 ~ 40 11.5 21 12.5 0.12
39 ~ 47 35.5 32.5 39 ~ 47 11.5 21 12.5 0.12
5158-657-032 SMB32 MCK3 32 ~ 42 40 35 - 10 25 16 0.21
41 ~ 51 40 35 46 ~ 51 10 25 16 0.21
50 ~ 60 40 35 50 ~ 60 10 25 16 0.21
5158-657-041 SMB41 MCK4 41 ~ 54 47 43 - 14 29 20 0.40
50 ~ 63 47 43 53 ~ 63 14 29 20 0.40
61 ~ 74 47 43 61 ~ 74 14 29 20 0.40
5158-657-053 SMB53 MCK5 53 ~ 70 57 53 62 ~ 70 19 34 25.5 1.10
65 ~ 82 57 53 65 ~ 82 19 34 25.5 1.10
78 ~ 95 57 53 78 ~ 95 19 34 25.5 1.10
5158-657-068 SMB68 MCK6 68 ~ 100 71 67.2 80 ~ 100 22 45.2 32.5 1.74
94 ~ 126 71 67.2 94 ~ 126 22 45.2 32.5 1.74
118 ~ 150 71 67.2 118 ~ 150 22 45.2 32.5 1.74
5158-657-100 SMB100 MCK7 100 ~ 153 71 67.2 112 ~ 153 22 45.2 32.5 2.46
126 ~ 179 71 67.2 126 ~ 179 22 45.2 32.5 2.46
150 ~ 203 71 67.2 150 ~ 203 22 45.2 32.5 2.46

刀座規格：
proimages/Products/Boring_head/Finish_boring_head/SMB/SMB-types_for_insert_seat.jpg

舉SIC25刀座為例：
proimages/Products/Boring_head/Finish_boring_head/SMB/SMB-insert_seat.jpg
series

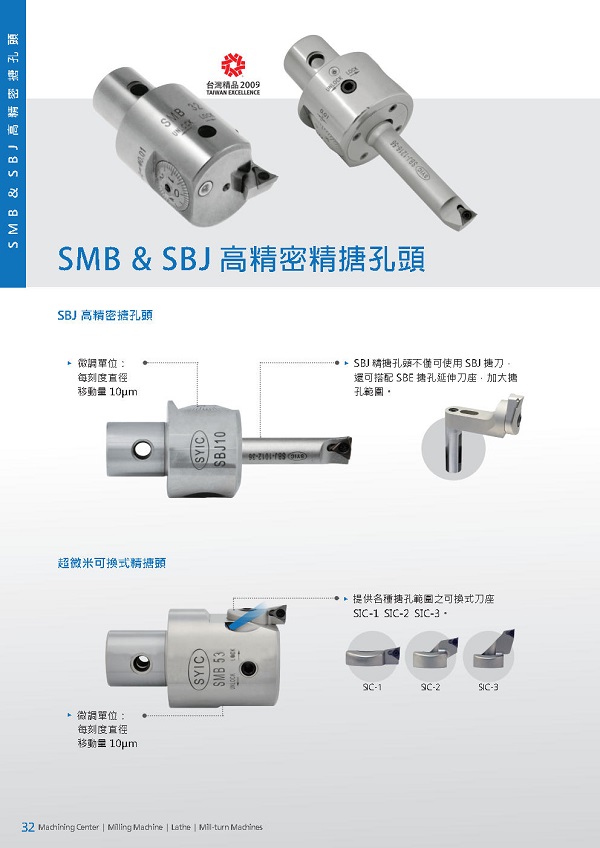

proimages/Products/Boring_head/Finish_boring_head/SMB/SMB-技術資訊.jpg
